設備維修分立元器件的檢測與判斷（一）

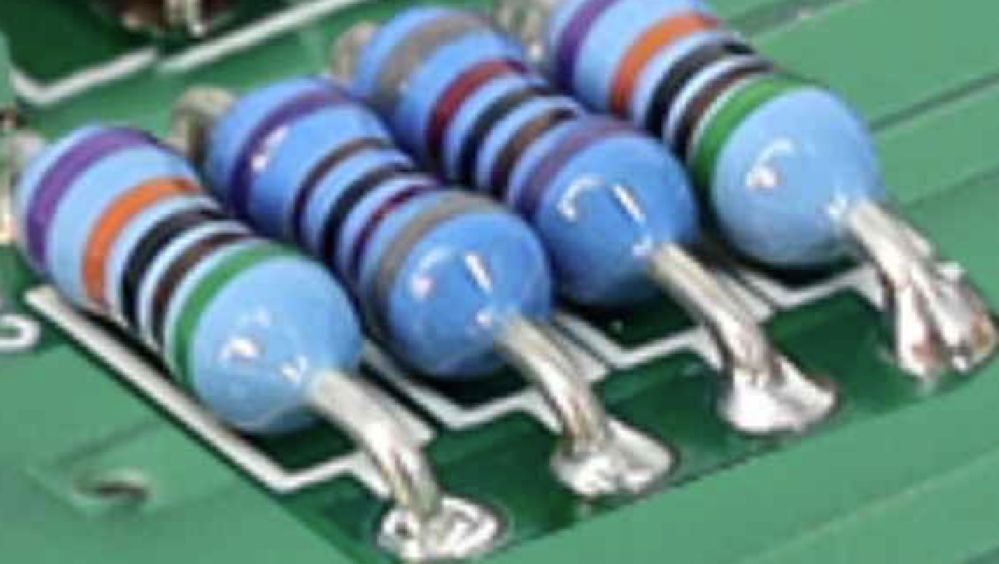

一、固定電阻的檢測與判斷

固定電阻可以采用萬用表的電陽檔來檢測與判斷:把萬用表的兩表筆，不分正負地分別與電阻的兩端引腳可靠接觸，然后讀出萬用表檢測出的指示值即可。

實際檢測中，為提高測量精度則需要根據被測電阻的標稱值大小來選擇量程，以便使指示值盡可能落到全刻度起始的20%~80%狐度范圍的刻度中段位置。另外，還要考慮電陽的誤差等級。如果讀數與標稱阻值間超出誤差范圍，則說明該電阻值變值或者已損壞。

檢測時需要注意的一些事項如下

1) 測幾十千歐以上阻值的電阻時，手不要觸及表筆與電阻的導電部分。

2) 檢測在線電阻時，應將電阻的一個引腳從電路上焊開，以免電路中的其他元器件對測試產生影響，造成測量誤差。

提示:制動電阻的檢測，首先檢查制動電阻的接線是否正確，再用萬用表電阻檔測量制動電阻兩端阻值來判斷。更換制動電阻時，需要注意其選型事項:如果制動電阻選型偏大，則制動時母線電壓會上升，可能導致發生過電壓故障。一般而言，設備功率越大，制動電阻阻值越小、功率越大。

二、熔斷電阻的檢測與判斷

熔斷電阻可以采用萬用表的電陽檔來檢測與判斷:首先選擇萬用表的Rx1檔，然后把萬用表的兩表筆不分正負地分別與電阻的兩端引腳可靠接觸，然后讀出萬用表檢測出的指示值即可。如果測得的阻值為無窮大，則說明該熔斷電阻已經開路;如果測得的阻值與標稱值相差很大，則說明該電阻變值。

檢測在線電阻時，應將熔斷電陽的一個引腳從電路上焊開，以免電路中的其他元器件對測試產生影響，造成測量誤差。

另外，對于過電流比較嚴重的熔斷電阻，可以通過觀察法來檢測與判斷:熔斷電阻表面發黑、燒焦，一般說明該熔斷電阻已經損壞。

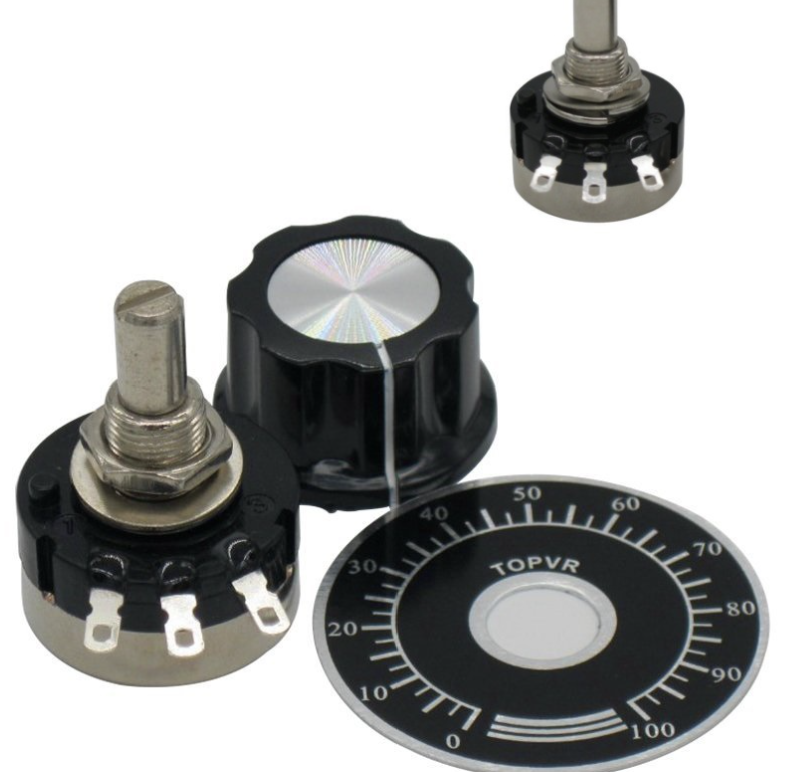

三、電位器的檢測與判斷

電位器可以采用萬用表的電阻檔來檢測:

1）把萬用表調到合適的電阻0檔。

2)認準活動臂端和固定臂端兩端。

3)用萬用表的電阻檔測固定臂端兩端，正常的讀數應為電位器的標稱阻值。如果萬用表的指針不動或阻值相差很大，則說明該電位器已經損壞。

4)檢測電位器的活動臂與固定臂端兩端接觸是否良好，即一表筆與活動臂端連接，另一表筆分別與臂端(固定臂兩端中的任一端) 連接，然后轉動轉軸，這時電阻值也隨旋轉逐漸變化，增大還是減小與逆時針方向旋轉還是順時針方向旋轉有關

如果萬用表的指針在電位器的軸柄轉動過程中有跳動現象，則說明活動觸點有接觸不良的現象。

另外，電位器的檢測也可以通過聽聲音與感覺法來判斷:首先轉動旋柄，感覺旋柄轉動是否平滑、靈活電位器開關通、斷時“咔嗒”聲是否清脆，如果有“沙沙”聲，則說明該電位器質量不好。

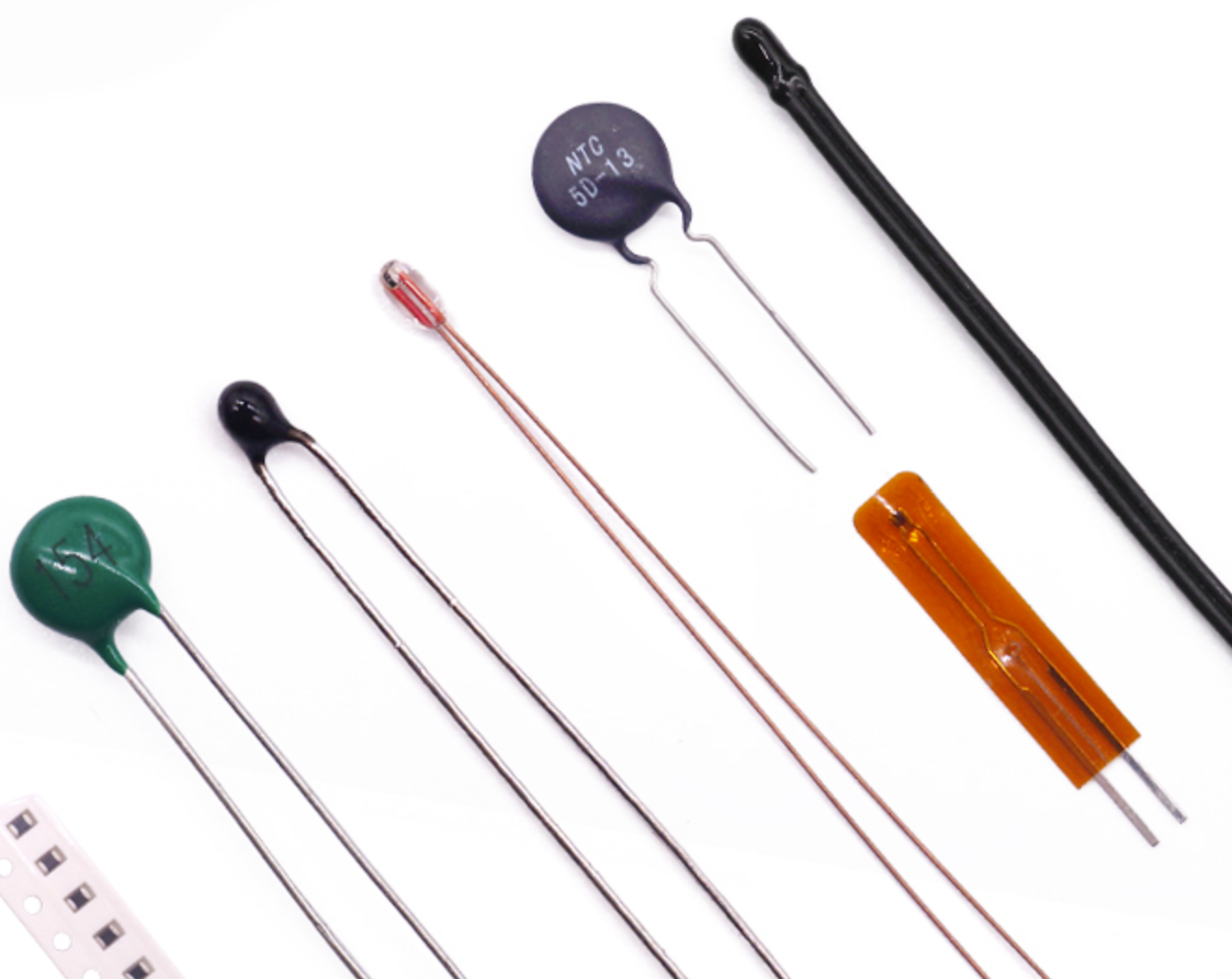

四、正溫度系數熱敏電阻的檢測與判斷

正溫度系數(PTC) 熱敏電阻可以采用萬用表Rx1檔來檢測:首先把萬用表調到Rx1檔，然后分為常溫檢測與加溫檢測來檢測判斷:

1)常溫檢測就是在室內溫度接近25°C的情況下的檢測。常溫下檢測PTC熱敏電阻兩引腳間的阻值，并且與標稱阻值相比較，如果相差在+2?內，說明是正常的;如果相差很大則說明該P(yáng)TC熱敏電阻性能不良或已經損壞。

2) 加溫檢測就是將一熱源 (如電烙鐵)靠近PTC熱敏電阻對其進行加熱，并且同時用萬用表檢測其阻值是否隨溫度的升高而增大。如果是說明該P(yáng)TC熱敏電阻是正常的，如果阻值沒有變化，說明該P(yáng)TC熱敏電陽阻性能變劣。注意:操作時，熱源不要與PTC熱敏電阻靠得過近或直接接觸，以防止?fàn)C壞PTC熱敏電阻。

五、負溫度系數熱敏電阻的檢測與判斷

負溫度系數(NTC) 熱敏電阻可以采用萬用表電阻檔來檢測，其分為常溫檢測與加溫檢測來檢測判斷

1)常溫檢測的方法與普通固定電阻的檢測方法基本一樣。但是要注意NTC熱敏電阻的標稱溫度一般是在環境溫度25°C下進行的。因此，常溫檢測NTC熱敏電阻時環境溫度應盡量在25°C左右進行。另外，測量功率不得超過規定值，以免電流熱效應引起測量誤差。

2)加溫檢測就是將一熱源 (如電烙鐵) 靠近NTC熱敏電阻對其進行加熱，并且同時用萬用表檢測其阻值是否隨溫度的升高而減小。如果是說明該NTC熱敏電阻是正常的;如果阻值沒有變化，說明該NTC熱敏電陽性能變劣。注意:操作時，熱源不要與NTC熱敏電阻靠得過近或直接接觸，以防止?fàn)C壞NTC熱敏電阻。
